Fushion 360 是一個功能豐富的3D設計軟件，能夠進行Modeling（模型建立），Assembly（組合部件），Simulation（模擬分析及優化）及Share and Collaboration（分享合作）等操作。作為一個多功能的3D設計軟件平台，它做到的不只是3D模型設計，還可以簡單製作二維工程圖、3D動畫，以及了解幾何圖形性質及強度等。雖然Fusion 360的功能強大，但使用起來卻一點也不難。今次我們就用大約5分鐘的時間，讓你從零開始學會畫我們公司的Logo。
先了解一下我們的Beets商標。Beets商標的設計概念十分簡單，它是由一個3/4的圓形加上一個直角造成，而圖案的右下方印有Beets字樣。我們設計的方法亦會跟從這個設計概念而進行。

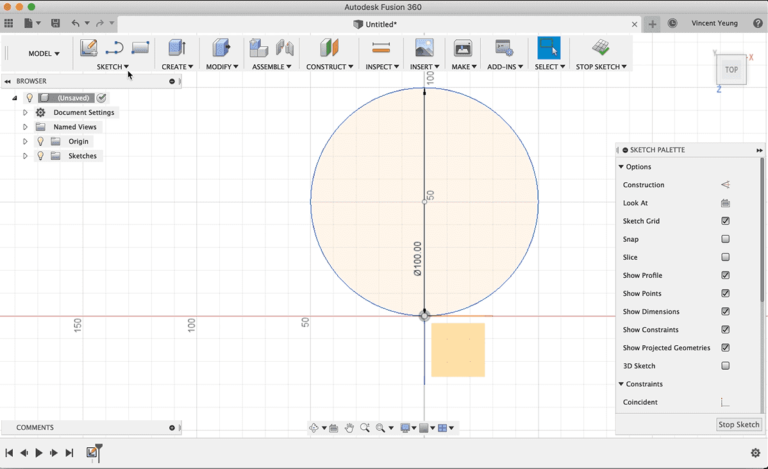

開啟 Fushion 360 後，我們先選擇工具欄上的 Model 選項。工具欄提供了不同的捷徑，方便我們選取某些功能，而 Model的作用是透過幾何圖形，創建一件3D物件。我們可以先選擇一個平面，在 Sketch（草圖）裡建立一個 2-Point Circle（兩點圓），並自定義圓的直徑為100mm。
然後點擊Sketch內的Line（直線），沿着圓形的切點繪畫一條垂直線及一條水平線。
下一步，可以選擇 Sketch 內的 Trim（修剪），或直接按下鍵盤上的快捷鍵 T 進行修剪線條。當游標滑動到切線上，所選的線條會變成紅色。此時，我們可以按一下滑鼠左鍵把所選的線條移除。
之後，可以將Beets 文字插入已繪畫的圖案內。我們可以按下 Sketch 內的text（文本），並點擊圖案插入文字。在彈出text的視窗內，輸入 「 Beets 」，再選擇字體為 Righteous。當我們設定文字高度後，亦可以透過拖動文字外框把Beets字樣移到合適位置。
由於拖動後湘中的 s 是獨立分開的，我們可以透過按下 Sketch 內的 2-Point Rectangle（兩點矩形），建立一個鏈接 t 與 s 之間的矩形，使 Beets 中的 s 與圖案連在一起。
經過一大輪繪畫 2D 的 Beets 的圖案，我們可以透過 Extrude（拉伸）將模型變成立體。我們可以按下Create（創建）內的Extrude（拉伸），或直接按下鍵盤上的快捷鍵 E 進行拖延動作。
我們先拉起Beets形狀平面，點選其範圍後，便能夠直接拖動箭頭或人手輸入拉伸距離為15mm，然後按下OK 完成拉伸動作。
然後，我們可以拉伸Beets 字體。我們可以同樣地透過Extrude 拖動或輸入拉伸距離，而今次拖動距離為20mm，略高於Beets的形狀平面。補充一點，Fushion 360 可能會自動把未拖拉的Sketch隱藏，因此我們可能需要按下左方燈號顯示原有的Sketch，才可以看到Beets 文字。
為了令Beets 商標圖案更美觀，我們還可以將Beets 形狀平面的邊緣加入弧度。選擇Modify（修改）內的Fillet（圓角），或是直接按下鍵盤上的 F 進行圓角操作。把游標拖動到Beets形狀平面的邊線條位置並點選，然後拖動箭頭調校相應的圓角半徑即可。

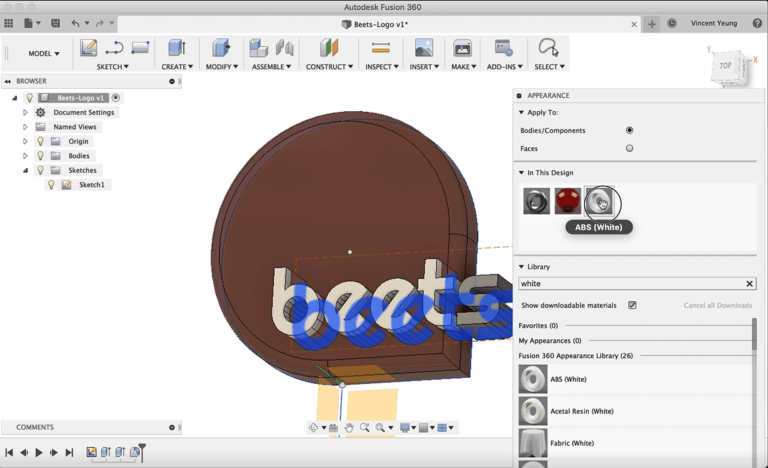

除此之外，我們亦能夠按下 A ，或在Modify（修改）內的 Appearance（外觀）修改一下 Beets 商標的外觀。
這樣，3D 繪畫的 Beets 商標就完成了。
